BIM, mimarlık ve inşaat süreçlerinde yalnızca üç boyutlu model üretmek için değil; tasarım, koordinasyon ve uygulama süreçlerini entegre etmek için kullanılan bir sistemdir.
Ancak pratikte BIM’in en kritik kırılma noktası, modelin hangi LOD (Level of Development) seviyesinde üretildiğidir.
Tasarım ofisi tarafından tamamlanmış kabul edilen bir model, şantiye ve uygulama ekipleri açısından çoğu zaman yeterli teknik derinliğe sahip olmayabilir.
Bu durum, tasarım ve uygulama arasında sistematik bir gerilim oluşturur.
BIM ve LOD: Detay Seviyesi Neyi Belirler?
LOD, modeldeki yapı elemanlarının yalnızca geometrik temsilini değil; bilgi güvenilirliğini ve uygulanabilirlik düzeyini ifade eder.
Genel olarak:
- LOD 200 → Yaklaşık boyut ve konum
- LOD 300 → Ölçüsel doğruluk ve proje seviyesi model
- LOD 350 → Sistem arayüzleri ve temel bağlantı ilişkileri
- LOD 400 → Uygulama ve montaj detayları
- LOD 500 → As-built model
Sorun, bu seviyelerin bilinmemesi değil; proje başında hangi sistemin hangi LOD seviyesinde teslim edileceğinin net tanımlanmamış olmasıdır.
İlginizi çekebilir: 5D BIM Yapı Modelleme – İnşaat Maliyetine Artıları
LOD 300: Model Var, Uygulama Sınırlı
Birçok projede model LOD 300 seviyesinde teslim edilir. Bu seviye mimari koordinasyon ve genel uygulama projeleri için yeterli kabul edilir.
Model ölçüsel olarak doğrudur ve elemanlar gerçek boyutlarıyla temsil edilir.
Ancak uygulama aşamasında kritik bir sınır ortaya çıkar:
LOD 300 seviyesindeki model, imalatın konumunu ve ölçüsel doğruluğunu gösterebilir; ancak bağlantı detayları, toleranslar ve montaj bilgileri tanımlı olmadığı için model üzerinden doğrudan uygulama yürütülemez.
Bu noktada bilgi modeli, üretim aracı olmaktan çok referans model niteliği taşır.
Şantiye pratiğinde karşılaşılan başlıca sorunlar şunlardır:
- Taşıyıcı sistem birleşim detaylarının modele işlenmemesi
- Cephe ankraj ve bağlantı noktalarının tanımlanmaması
- Mekanik ve elektrik sistemlerinin yeterli derinlikte koordine edilmemesi
- Alt yüklenici imalatlarının modele entegre edilmemesi
- Montaj toleranslarının hesaba katılmaması
Sonuç olarak alt yükleniciler kendi shop drawing süreçlerini yeniden oluşturur. Model referans alınır; ancak uygulama detayları ayrı bir teknik üretim sürecinde geliştirilir. Bu da Bilgi Modelinin vaat ettiği zaman ve koordinasyon avantajını zayıflatır.
İlginizi çekebilir: BIM (Yapı Bilgi Modelleme) Nedir ve Neden Önemlidir?
LOD 350: Koordinasyonun Güçlendiği Aşama
LOD 350 seviyesi, sistemlerin birbirleriyle ilişkilerinin tanımlandığı aşamadır. Bu seviyede:
- Taşıyıcı sistem ile cephe arayüzü netleşir
- Şaft içi mekanik–elektrik yerleşimleri daha gerçekçi hale gelir
- Çakışma analizleri daha sağlıklı sonuç verir
Bu aşamada Model, mimarlık ve inşaat ekipleri arasında güçlü bir koordinasyon aracı haline gelir. Ancak montaj ve uygulama detayları hâlâ sınırlıdır.

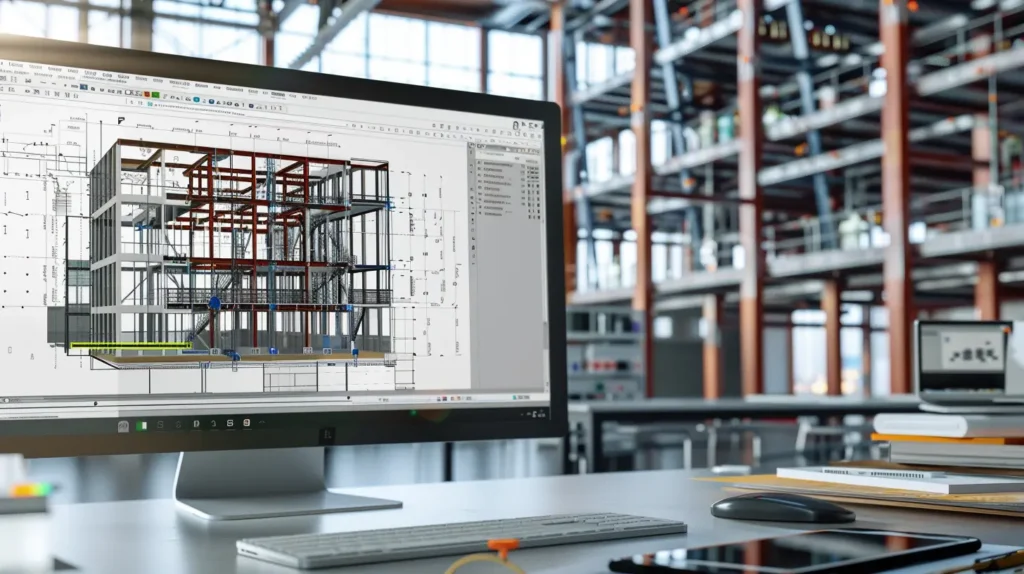

LOD 400: BIM’in Uygulamaya Entegre Olduğu Nokta
Uygulama açısından Bilgi Modelinin’in gerçek potansiyeli LOD 400 seviyesinde ortaya çıkar. Bu seviyede:
- Bağlantı ve birleşim detayları nettir
- Montaj sırası analiz edilebilir
- Metraj daha güvenilir alınabilir
- Alt yüklenici detayları modele entegre edilebilir
LOD 400 seviyesindeki model, uygulama sürecine doğrudan veri sağlayabilir. Model yalnızca koordinasyon değil; planlama ve uygulama aracı haline gelir.
Ancak birçok projede BIM süreci bu seviyeye ulaşmadan inşaat başlar. Bunun temel nedeni, LOD beklentilerinin ve BIM kapsamının sözleşmesel olarak net tanımlanmamış olmasıdır.
İlginizi çekebilir: Dünyanın ve Türkiye’nin En Ünlü 10 Inşaat Mühendisi
BIM Sürecinde Gerilimin Kaynağı
asarım ofisi açısından BIM modeli tamamlanmıştır.
Şantiye açısından ise model henüz uygulanabilir değildir.
Bu fark genellikle şu nedenlerden kaynaklanır:
- LOD seviyelerinin proje başlangıcında açıkça tanımlanmaması
- BIM Execution Plan (BEP) eksikliği
- Alt yüklenicilerin modele geç dahil edilmesi
- Montaj sırası ve tolerans analizlerinin yapılmaması
Bu durumda BIM, tasarım ve uygulamayı entegre etmek yerine iki ayrı üretim süreci oluşturur: dijital model ve sahadaki uygulama.
İlginizi çekebilir: 2026’nın Iç Mimarlık Fuarları: İlham verecek 10 Fuar
BIM’de Asıl Mesele LOD Tanımıdır
BIM projelerinde LOD seviyeleri yalnızca teknik bir sınıflandırma değildir. Her LOD seviyesi, proje paydaşları arasındaki sorumluluk ve risk paylaşımını belirler.
Eğer BIM modeli:
- Güvenilir metraj üretmiyorsa,
- Çakışmaları çözmüyorsa,
- Alt yüklenici detaylarını entegre etmiyorsa,
- Uygulamaya veri sağlamıyorsa,
BIM süreci eksik kalmış demektir.
Gerçek anlamda verimli bir süreç için hangi yapı elemanının hangi LOD seviyesinde üretileceği ve modelin uygulamaya ne ölçüde entegre edileceği proje başlangıcında net biçimde tanımlanmalıdır.
Aksi halde BIM, süreçleri entegre eden bir sistem olmak yerine, tasarım ile uygulama arasındaki mesafeyi artıran bir araç haline gelebilir.
